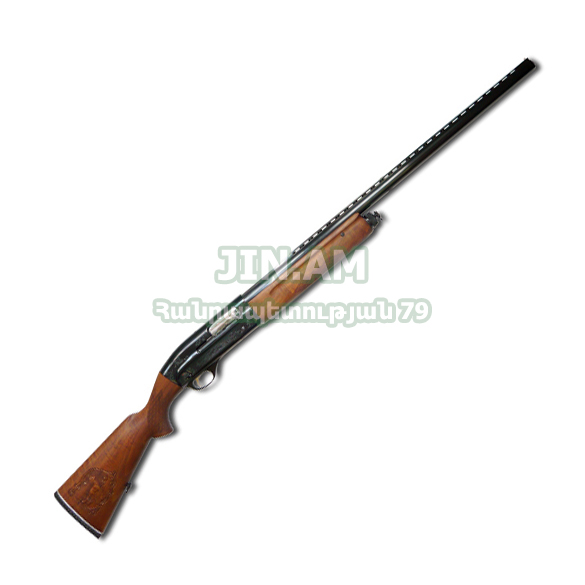

Одноствольное самозарядное ружье для любительской и промысловой охоты конструкции В.А.Николаева. Выпускается ТОЗом с 1965 года. Современная модель. Первоначально в 1956-1964 гг. в штучном исполнении модель МЦ 21 изготовлялась ЦКИБ СОО. До 1965 г. МЦ 21 выпускалось не только 12-го калибра, но и 16-го и 20-го калибров. В 1965 г. ружье награждено Золотой медалью Лейпцигской ярмарки. В настоящее время выпускается в рядовом и штучном исполнении только 12-то калибра.
Автоматика ружья основана на откате от отдачи подвижного подпружиненного ствола и продольно скользящего затвора по системе Браунинга. Перезаряжение ружья осуществляется за счет использования длинного хода ствола при перемещении его в заднее и переднее положение.
Охотничье ружье МЦ 21-12 рекомендуется для стрельбы дробью, картечью и пулей на расстояниях не далее 50 м. Стрельба дробью на коротких дистанциях из-под собаки по мелкой болотной дичи не целесообразно, так как ружье бьет кучно и при попадании тушка птицы будет полностью разбито. А если же стрелок не достаточно хорошо подготовлен, то он будет просто «мазать». Да и для стрельбы дробью по уткам, гусям, глухарям и другим крупным пернатым оптимальное расстояние не ближе 30 м.
Очень хорошо использовать ружье на охотах, где требуется картечный выстрел, например, по косуле или небольшому кабаку. Пулевая стрельба из этого тульского полуавтомата хороша по лосю, кабану, оленю на дальности до 70 м, поскольку один ствол дает лучшую кучность боя пулями, а возможность сделать несколько выстрелов подряд бывает очень полезна особенно при доборе подранков. Устройство и принцип работы.

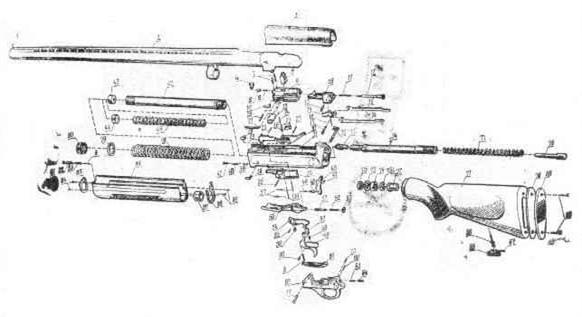

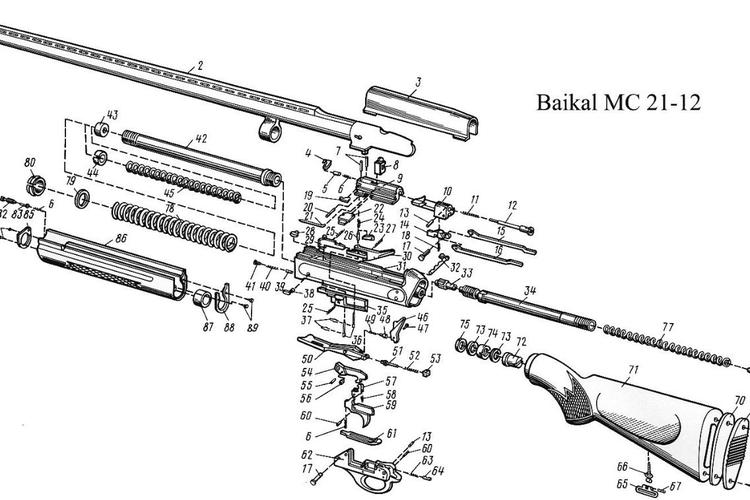

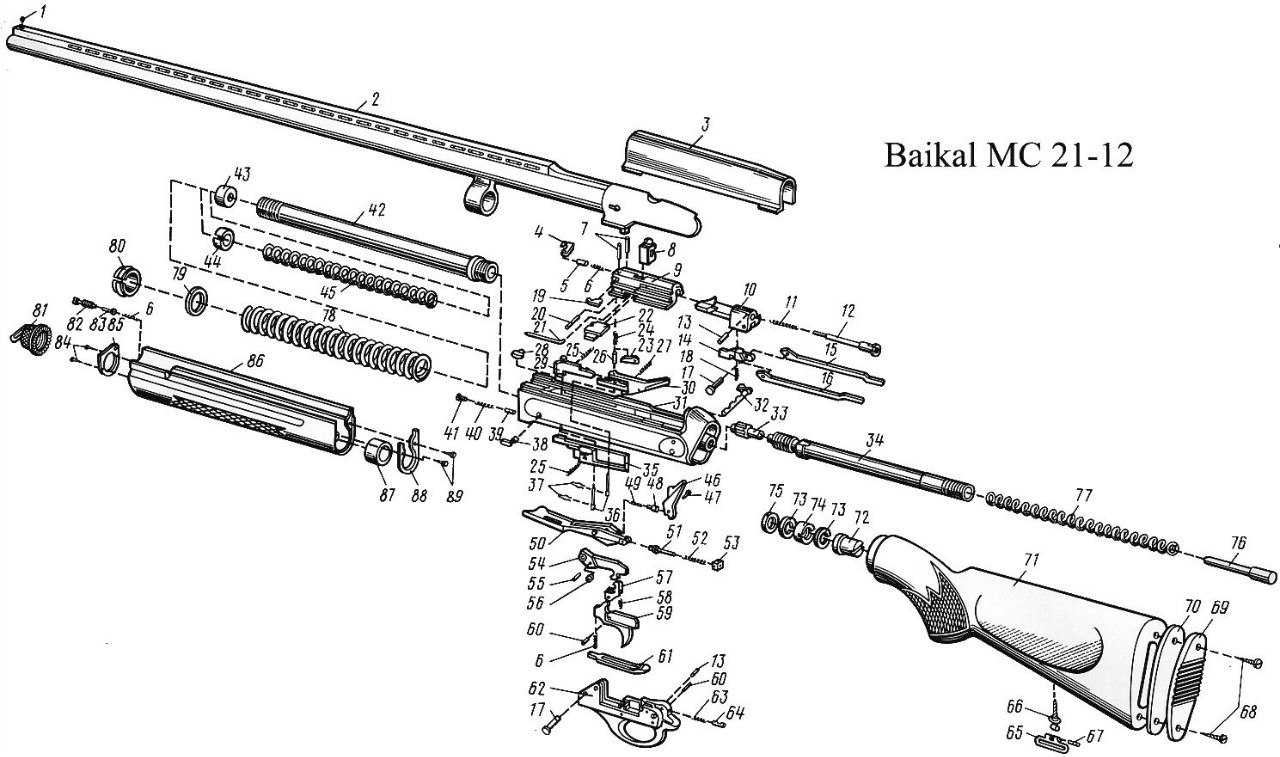

Устройство:
Ствол подвижный, съемный, 12-го калибра, с вентилируемой прицельной планкой длиной 750-760 мм., имеет дульное сужение 1 мм, обеспечивающее кучность боя на 35 метров 65% и более. Длина патронника 70 мм. Канал ствола, затвор и детали ударно-спускового механизма хромированы. Среднее максимальное давление пороховых газов не должно превышать 663 кгс/ см2. В конце 1950-х - начале 1960-х гг. эту модель в небольшом количестве изготовляли со стволом длиной 675 мм, имеющим регулятор кучности стрельбы (по сути дела, получек) и патронник под гильзу длиной 65 мм.
Запирание канала ствола осуществляется продольно-скользящим затвором за счет вертикального перемещения расположенного на его остове боевого упора, который входит в отверстие хвостовика ствола. Чтобы перевести остановившийся затвор из заднего положения в переднее, надо нажать на кнопку управления.
Ударно-спусковой механизм — куркового типа с внутренним курком собран на отдельном основании и позволяет производить только одиночные выстрелы. Произведя выстрел, стрелок должен отпустить спусковой крючок, после чего возможен следующий выстрел. Взведение курка производится затвором при его движении назад. Усилие спуска нерегулируемое в пределах 15-25Н (1,75-2,5 кгс). Извлечение гильзы из патронника и отражение ее из коробки после выстрела происходит при движении ствола в переднее положение. Конструкция ружья обеспечивает невозможность выстрела при стволе с незапертым затвором. Механизмы МЦ 21 быстро разбираются без применения каких-либо инструментов.
Магазин трубчатый, подствольный, вмещает 4 патрона (корпус магазина одновременно служит направляющей для ствола, совместно с пазами коробки, при его движении). В процессе стрельбы подача патрона из магазина в патронник ствола происходит автоматически при движении затвора в переднее положение. Наполнение магазина патронами производится по одному через нижнее окно коробки ружья. В конструкции ружья предусмотрен отсекатель (отсечка), дающий стрелку возможность при необходимости отключать подачу патронов из магазина. Это достигается поворотом против часовой стрелки флажка отсекателя, расположенного с левой стороны коробки, вперед до упора. Для включения магазина в работу флажок отсекателя нужно вернуть в исходное положение.
Предохранитель неавтоматический, флажкового типа, воздействующий на спусковой крючок. Флажок предохранителя находится на боковой поверхности коробки ружья (может ставиться владельцем ружья с любой стороны). При вертикальном положении флажка ружье поставлено на предохранитель, при горизонтальном — в положение «огонь».
Приклад с шейкой пистолетной формы, с выступом под щеку или без него. Цевье - съемное, закрепляется на корпусе магазина гайкой в виде колпачка, который предохраняется от самоотвинчивания пружинным стопором-«трещоткой». На колпачке крепится верхняя антабка ружья. Приклад и цевье изготавливаются из буковой или ореховой древесины.
Наружные поверхности металлических деталей ружья рядового исполнения украшены плоскостным орнаментом; ружья штучного и сувенирного исполнения имеют более тщательную отделку деталей, отличаются высокохудожественной ручной гравировкой и чеканкой наружных поверхностей деталей.
Вес ружья вес - 3,2-3,4 кг (не более 3,7 кг), габаритные размеры 1275x65x200 мм, гарантийная наработка - 6500 выстрелов.
К каждому ружью прикладываются: втулка конрольная для проверки входимости патрона в патронник; кольцо для обжима патрона; выколотка, применяемая при разборке и сборке ружья; паспорт, в котором приведены в краткой форме устройство, работа, порядок разборки и сборки ружья, правила технического обслуживания, свидетельство о приемке ружья техническим контролем и другие сведения.

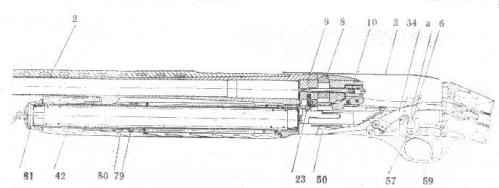

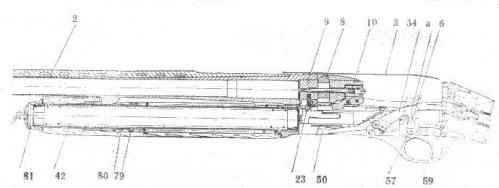

Взаимодействие механизмов
При выстреле ствол находится в сцепленном состоянии с затвором в крайнем переднем положении. Сила давления пороховых газов передается через гильзу на затвор и сцепленный с ним ствол, сообщая им движение в коробке до крайнего заднего положения. Совместный откат ствола и затвора начинается с началом движения снаряда по каналу ствола. При движении ствола с затвором назад взводится курок и сжимаются пружины: боевая (курка), возвратная (затвора) и ствола (ствольная). Движение ствола и затвора вперед происходит под воздействием вышеназванных пружин. На начальном участке движения вперед затвор (с гильзой) останавливается, удерживаемый рычагом подавателя, ствол же продолжает движение вперед. Ствол и затвор расцепляются, происходит отпирание канала ствола. Ствол, перемещаясь вперед без затвора, на пути своего движения отражает наружу гильзу из коробки и включает в работу механизм подачи патрона из магазина на лоток подавателя (освобождает защелку подавателя, вследствие чего затвор под действием своей возвратной пружины движется вперед). Патрон перемещается на лоток подавателя под воздействием пружины магазина. Затвор под воздействием возвратной пружины перемещается вперед, поднимая лоток подавателя с патроном вверх, досылает патрон в патронник, утапливает лоток подавателя вниз, запирает канал ствола боевым упором. При последующем выстреле цикл повторяется. При израсходовании патронов в магазине затвор остается в заднем положении.
Для предотвращения резкого отхода ствола и смягчения его удара о коробку в заднем положении на стволе имеется специальный прилив с цилиндрическим отверстием (муфта ствола), который взаимодействует с бронзовым кольцом-тормозом, скользящим по корпусу трубчатого магазина. Трением кольца-тормоза по корпусу магазина достигается торможение движения ствола под действием отдачи.
Безотказное перезаряжание ружья зависит прежде всего от работы тормозного устройства ствола. Особенно, когда применяются или малые, или мощные заряды в патроне, а также в условиях минусовых температур. Это устройство, как уже сказано, состоит из разрезного кольца, которое собственно и является тормозом. Кольцо надевается на трубку подствольного механизма, и от усилия его сжатия зависит скорость перемещения ствола. Второй деталью является буфер тормоза, располагающийся между буферно-возвратной пружиной и тормозом. Буфер тормоза представляет собой кольцо с внутренним конусом, который, наползая на разрезное кольцо, сжимает его и тем самым создает усилие торможения. Эту же роль выполняет опорно-направляющее кольцо, которое также имеет внутренний конус, обращенный в сторону тормоза.
Если условия охоты могут вызвать необходимость в быстрой замене патрона с другим типом заряда, то рекомендуется магазин снаряжать не более чем двумя патронами. Как только возникла ситуация, требующая быстрой замены, то такой патрон или два (с другим типом заряда) быстро помещаются в магазин, а затем передергивается затвор. Ненужный патрон выбрасывается, а из магазина подается требуемый.
Для неполной разборки ружья необходимо прежде всего убедиться, что ружье разряжено - патронов нет ни в патроннике, ни в магазине. Отведите затвор в заднее положение, держите ружье одной рукой за ствол, отвинтите колпачок цевья, снимите само цевье и ствол. После этого можно снять с корпуса магазина тормозное и регулировочное кольца и пружину.
Для полной разборки надо: сдвинув вперед, снять крышку ствольной коробки; затем, поставив флажок предохранителя в среднее положение (между «на предохранителе» и «готово к выстрелу»), вытолкнуть предохранитель из корпуса ствольной коробки. Нажать на кнопку защелки подавателя патронов и, потянув за спусковую скобу, вытянуть из ствольной коробки ударно-спусковой механизм. Потом отвести затвор одной рукой на 2-3 см назад, утопить упор патронов каким-то предметом, например, отверткой или просто большим пальцем другой руки, и, подав затвор вперед, вынуть его.
Для разборки самого затвора надо перевернуть его нижней частью вверх, большим пальцем правой руки утопить упор патронов, а большим пальцем левой руки сдвинуть на себя вкладыш и, удерживая двумя пальцами снизу боевой упор, отделить скользящим движением стебель затвора от его остова. Если вкладыш не удается сдвинуть, найдите правильное положение, нажимая на толкатели затвора.
Для разборки ударно-спускового механизма следует отжать подаватель вправо так, чтобы цапфы вышли из отверстия основания, и отделить подаватель от основания ударно-спускового механизма.
Сборка ружья производится в обратной последовательности. При помещении затвора в ствольную коробку следует обратить внимание на правильное положение толкателей затвора.
Эксплуатация и уход
Чтобы ружье постоянно поддерживать в рабочем состоянии, следует за ним тщательно ухаживать и в меру смазывать маслом, соответствующим сезону. Особое внимание необходимо уделять откатно-накатной системе. Напомним, что в нее входят тормоз, буфер тормоза, буферно-возвратная пружина и опорное кольцо на стволе; все это надето на корпус магазина. При выстреле опорное кольцо со стволом перемещается назад, сжимая своим внутренним конусом тормоз, представляющий собой разрезанное кольцо, а с другой стороны тормоз сжимается внутренним конусом буфера, на который воздействует буферно-возвратная пружина. Чем сильнее будет сжат тормоз и чем меньше будет смазки в этом механизме, тем более сильными зарядами можно будет стрелять из ружья (конечно, в разумных пределах). И наоборот: если буфер тормоза перевернуть и поставить его внутренним конусом не к тормозу, а к пружине и смазать как следует эту систему соответствующим сезону маслом, то можно будет стрелять уменьшенными зарядами.
Эксплуатация ружья сложнее, чем, например, ружей с открывающимися стволами, и требует хорошего знания устройства и умения разбирать ружье для смазки, вставлять патроны в магазин и извлекать их из него, качественно снаряжать патроны. Кроме сведения о порядке и правилах эксплуатации, приведенных в паспорте ружья.
При эксплуатации МЦ-21 следует соблюдать некоторые специфичные правила:
При отказе, нарушении работоспособности, не устраняемом перезаряжанием ружья, или при неисправности (трещина на цевье и прочее) прекратить стрельбу до исправления.
После прекращения стрельбы ружье разрядить, убедиться в отсутствии патрона в патроннике. Приучить себя любые действия с ружьем начинать с данной проверки.
После сборки проверить работу ружья отведением подвижных частей назад, придерживая их рукой при возвращении в переднее положение и производя плавный спуск курка. Избегать холостых спусков курка, не производить разборку без необходимости.
Осмотр, чистку и смазку ружья производить сразу же после стрельбы.
Разборку и сборку производить в последовательности, указанной в паспорте на ружье. При этом избегать чрезмерных усилий, ударов.
Протирку, чистку и смазку канала ствола производить со стороны патронника. Чистку и смазку канала ствола повторить на второй и для контроля на третий день после стрельбы. После чистки белая мягкая ткань, с тугим ходом пропущенная через канал ствола, не должна иметь следов нагара или освинцовывания. Следует помнить, что при выстреле часть пороховых газов попадает в коробку, что требует тщательной чистки деталей. Особенное внимание следует уделять откатно-накатной системе, в которую входят тормоз, буфер тормоза, буферно-возвратная пружина и опарное кольцо на стволе, надетые на корпус магазина. Для чистки пазов применять деревянные палочки, придав им соответствующий профиль. Чистку и смазку ружья, хранящегося без применения, производить один раз в 1-3 месяца. При хранении оружия в течение ряда месяцев или лет без применения требуется консервация ружья.
Смазку на детали наносить тонким слоем, без видимых подтеков. Поверхности должны блестеть от нанесенной тонкой пленки смазки. Для этого отрезок чистой мягкой ткани смочить в смазке, туго отжать и протереть поверх¬ности. Обильная смазка может привести к отказам. Например, смазка, забившая отверстие в затворе под выход бойка, нередко вызывает осечку.
Зимой для смазки можно рекомендовать наиболее универсальное ружейное масло РЖ, работоспособность ружья при этом обеспечивается до температуры - 500. Можно использовать индустриальное масло И-5А, но до температуры - 250 С. Некоторые охотники применяют также веретенное и трансформаторное масло. Можно использовать также ЦИАТИМ-201 или МС-70.
Прежде, чем охотиться - ружье надо пристрелять пулями, картечью и дробью на 25, 35 и 50 м (для пуль).
В густом захламленном лесу целесообразно чаще обращать внимание на предохранитель, поскольку он может выключиться при ходьбе. И еще, при ходьбе по чаще ружье лучше вешать на левое плечо, чтобы уменьшить вероятность попадания иголок, веток и снега через щель между крышкой и ствольной коробкой в механизм ружья.
Наиболее рационально использовать МЦ 21-12 для стрельбы по уткам и гусям на пролете, на облавных охотах на волков и копытных, для стрельбы по зайцам и лисицам на открытых пространствах. Применять в этом оружии следует патроны только в новых пластмассовых или бумажных гильзах. При эксплуатации ружья на морских побережьях, в дождливую или туманную погоду, помимо обычного смазывания маслом наружных металлических поверхностей и внутренних механизмов и деталей, следует обратить внимание на трубку в корпусе приклада, где размещается возвратная пружина затвора. Там конденсируется влага, и ее необходимо удалить, а механизм смазать. Для этого следует снять затыльник приклада, отвернуть гайку-колпачок и произвести чистку и смазку трубки, возвратной пружины затвора и поршня.
Целесообразно время от времени в домашних условиях проверять работу автоматики ружья с применением макетов. Для их изготовления надо отобрать с десяток гильз (лучше - бумажных) с разбитыми капсюлями, протереть тканью нагар, устранить деформацию у среза гильз, в гильзы дослать древесноволокнистые или войлочные пыжи, засыпать дробь (нормальную навеску), поставить прокладку и завальцевать. Величину столбика пыжей подобрать высотой, обеспечивающей длину макета после завальцовки, равной длине патронов, применявшихся при стрельбе. Ружье зарядить макетами и проверить работу автоматики, перемещая подвижные части ружья руками за ствол, уперев затыльник приклада в какую-либо поверхность.
Самозарядное ружье МЦ-21-12 по устройству и технико-эксплуатационным показателям аналогично таким однотипным зарубежным ружьям, как модель Browning automatic-5 фирмы FN (Бельгия) и модель 48 А фирмы «Франки» (Италия), несколько проигрывая им по весовым и эксплуатационным характеристикам
Перед введением в магазин ружья любые патроны обязательно проверяют с помощью контрольной втулки, в которую патроны должны входить свободно, под собственным весом. В случае невхождения патроны подвергают калибровке с помощью обжимного кольца, после чего вновь проверяют втулкой. Контрольная втулка и обжимное кольцо входят в комплект каждого ружья при его выпуске с завода.
Е. Чагодаев считает, что прямое отношение к безотказной работе ружья имеет завальцовка гильзы: край гильзы должен плотно прилегать к дробовому пыжу, а последний не должен продавливаться под пальцами. Порох и дробь взвешивать на весах, прокладки и лыжи подбирать одинаковыми по весу и размерам. Не торопитесь увеличивать вес порохового заряда при неполном откате подвижных частей ружья. Прежде надо разобраться с тормозным устройством ствола, смазкой, проверить, нет ли засорения.
Не следует стрелять спортивными патронами, предназначенными для стендовых ружей.
